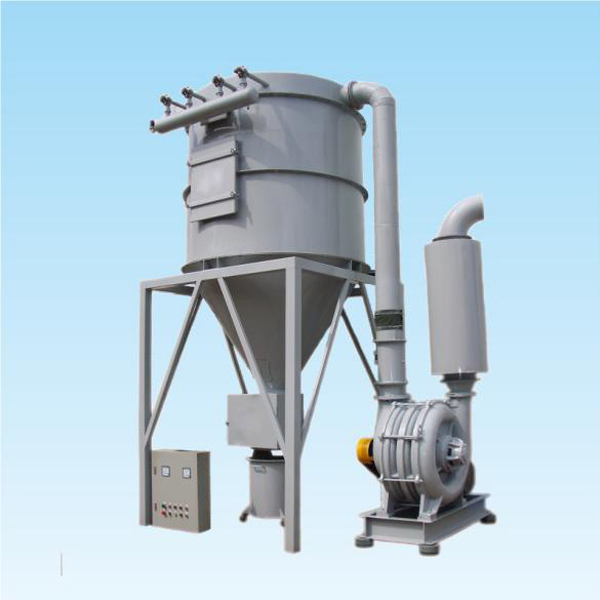

中央吸塵設備HZ-A2 PCB鉆孔高壓中央吸塵設備

基本原理;

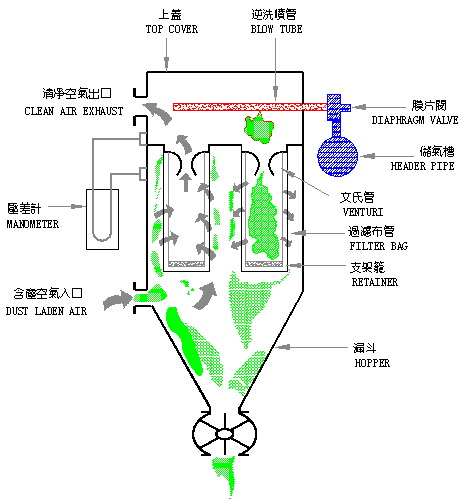

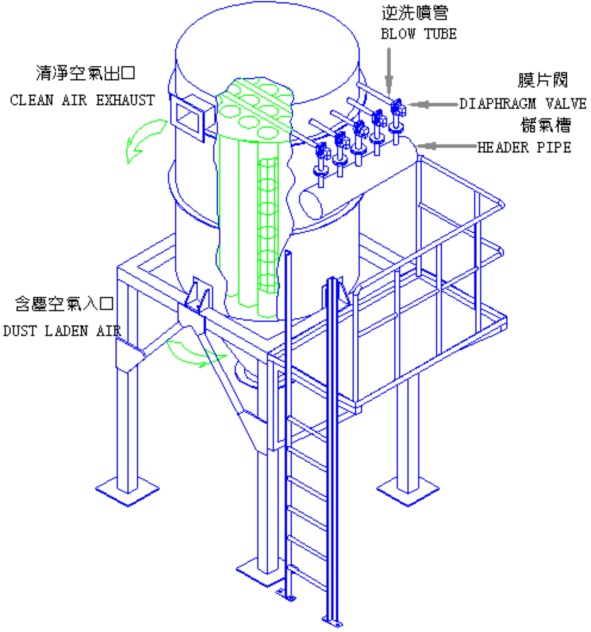

中央吸塵設備運轉時含塵空氣導入袋濾室(HOUSING)中，袋濾室內設有許多過濾布(FILTER BAG)，內側裝有可將過濾布管撐開的支架籠(RETAINER)，含塵空氣從過濾布管外側向內側通過，粉塵(DUST)被隔絕附著于過濾布管表面，經一定時間后由一程控器(SEQUENTIAL CONTROLLER)，控制設置于清凈室(CLEAN AIR CHAMBER)上部電磁閥(PILOT VALVE)，導引膜片閥(DIAPHRAGM VALVE)導入壓縮空氣進入歧管(BLOW NOZZLE)，以周期性短時間噴射出，噴射出之壓縮空氣通過文式管(VENTURI)，在這時由于噴射效果，大量之二次空氣隨之被導入過濾布管內，使過濾布管內壓力升高、過濾布管膨脹。這一效過果使得過濾布管產生震動及逆流空氣，使附著于過濾布管上之粉塵在瞬間震落。重復回圈上述動作達到可連續、安定、風量變動小，過濾布管磨得少，故障少。

*風量：18-165CMM(立方米/分鐘)

*靜壓：-1500-2800mmAQ(毫米水柱壓力)

*功率：10HP-150HP之間可選

*特點：此中央吸塵設備采用鑄造式多段風機、高靜壓、低噪音、運行平穩、操作簡單方便;靜壓和風量可隨機調整配用。

*過濾方式：濾袋式或PE燒結式濾板，二者的過濾效果都可達到國家排放標準;

*清塵方式：脈沖逆洗清灰(電磁閥自動定時噴射壓縮空氣;瞬間清理濾袋表面的細微粉塵，壓損小);

*下料方式：雙段全自動下料閥，PLC程式控制，操作簡單，保養費用少

*吸塵管道：管道采用漸縮方式設計，確保每個吸塵口的壓力和風量前后一致;

*外型尺寸：可根據客戶現場要求定制中央吸塵設備外型尺寸。

適用范圍:

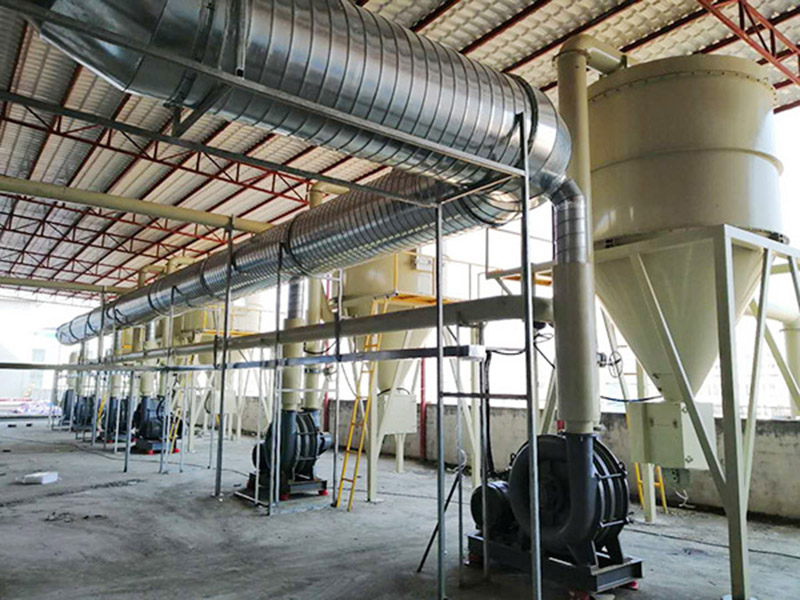

用于PCB線路板廠周邊設備，如鉆孔機、成型機等多臺式中央集塵系統、各行業的各種除塵需求。

專業PCB線路板行業及高端、高靜壓等制造行業中央吸塵設備。

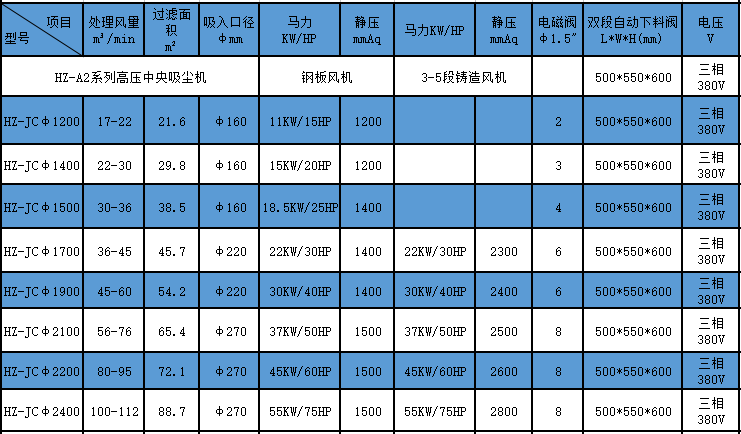

中央吸塵設備相關型號參數
